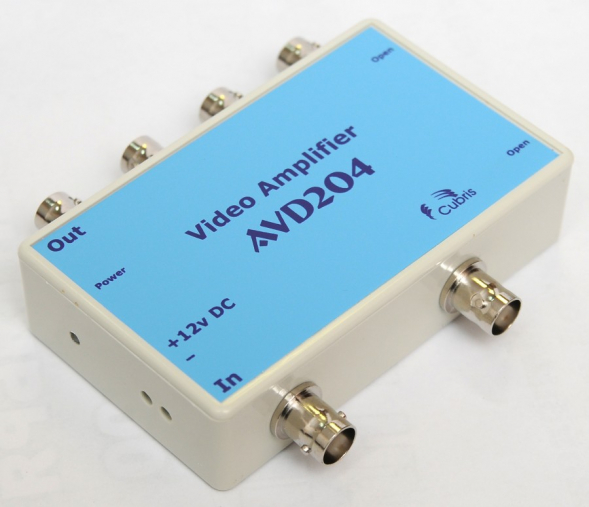

Назначение усилителя - разветвителя видеосигнала AVD204
Усилитель - разветвитель видеосигнала AVD204 предназначается для распределения и усиления видеосигнала от двух источников к четырем потребителям. Усилитель - разветвитель AVD204 объединяет в одном корпусе на одной плате два усилителя AVD102. Применение AVD204 позволяет существенно снизить себестоимость канала передачи видеоизображения.
Широкая полоса пропускания и большой коэффициент усиления позволяют передавать черно-белый или цветной видеосигнал на значительные расстояния, добиваясь максимально возможного качества изображения. При этом допускается использование тонкого и недорогого коаксиального кабеля.
Усилитель - разветвитель видеосигнала AVD204 разрешается использовать исключительно внутри помещений либо в месте защищенном от факторов внешней среды. Видеоусилитель AVD204 можно устанавливать на любом участке кабеля между источником сигнала (камерой) и его потребителем.
Сигналы с усилителя - разветвителя AVD204 могут подаваться на входы мониторов, цифровых накопителей, видеомагнитофонов, телевизоров, видеопередатчиков, любых других потребителей видеосигнала.
Функциональные особенности усилителя - разветвителя AVD204
Низкий уровень собственных шумов, широкая полоса пропускания.
Регулируемый коэффициент усиления: до от -6 до +12 дБ (0,5 - 4 раза) позволяет распределять
видеосигнал потребителям, находящимся на разном удалении любого источника видеосигнала.
Отсутствие (менее 60dB) "переходов" с канала на канал.
Индикатор питания облегчает установку и настройку изделия.
Клеммные колодки для подачи питающего напряжения позволяют легко устанавливать усилитель на объекте
Встроенный стабилизатор напряжения позволяет подавать нестабилизированное питающее напряжение от 10 до 20 Вольт.
Усилитель не чувствителен к пульсациям источника питания.
Защита от "переплюсовки" значительно увеличивает живучесть усилителя.
Защита от короткого замыкания по входам и выходам, защита от импульсных помех по входам и выходам, защита от ошибочной подачи питающего напряжения на входы или выходы.
Корпус из ударопрочного пластика, высоконадежные разъемы типа BNC, жесткая несущая конструкция.
На печатные платы и детали усилителей нанесено защитное влагонепроницаемое покрытие, применяемое в производстве бортовой аппаратуры.
Все изделия монтируются на базе современных импортных компонентов, что позволяет максимально повысить надежность и отказоустойчивость изделия. Каждое изделие проходит тройной контроль качества на всех этапах производства с применением термоциклирования.
Технические характеристики усилителя - разветвителя AVD204
Полоса пропускания 10 МГц
Коэффициент усиления -6дБ - 12 дБ (0,5 - 4 раза)
Напряжение входного видеосигнала 0,3 - 2 В пик-пик
Входное сопротивление 75 Ом
Выходное сопротивление 75 Ом
Напряжение питания От 10 до 20 Вольт постоянного тока
Ток потребления До 20 мА
Режим работы Непрерывный
Габаритные размеры 100х60х25 мм.
Температура окружающей среды -30 — +55°С
Относительная влажность Не более 85%
Подготовка усилителя - разветвителя AVD204:
Распакуйте усилетель
Снимите верхнюю крышку
Соблюдая полярность, вставьте провода питания в клемные зажимы на левой боковой стороне усилителя. Зафиксируйте зажимы с помощью отвертки.

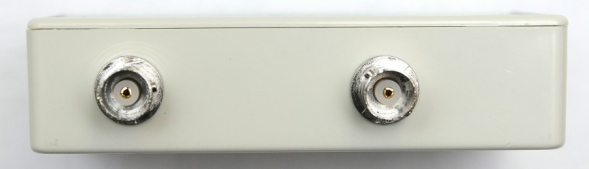

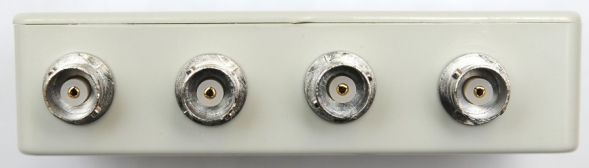

Подсоедините разъем источника видеосигнала к входу(входам)усилителя, разъемы потребителей видеосигнала - к выходам.

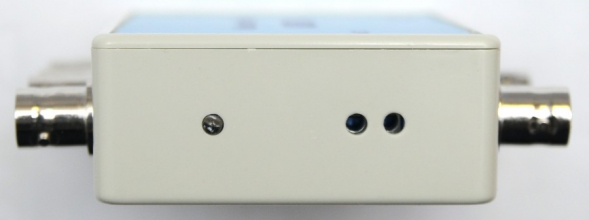

Подайте питание - при этом загорится светодиод на боковой стороне усилителя.
Отрегулируйте коэффициенты усиления каждого из каналов, с помощью переменных резисторов, расположенных у соответствующих выходных разъемов усилителя, добиваясь максимального качества изображения.
Условия хранения усилителя - разветвителя видеосигнала AVD204
AVD204 следует хранить при температуре окружающей среды от -20 до +50 С и относительной влажности не более 80%
Изготовитель рекомендует работоспособность прибора в течение 1 года с момента продажи при соблюдении потребителем правил эксплуатации и при отсутствии механических повреждения усилителя.
