Promix-SM203.00 компактный электрозамок для установки почти в любые распашные двери, включая уличные калитки и ворота. Нормально открыт. При подаче питания закрывается.
Куда можно установить замок Promix-SM203.00 (Шериф-3В НО)
Компактные размеры позволяют установить этот электрозамок в:
- Двери металлическая или деревянная, открывающуюся внутрь или наружу, замок симметричный. Можно использовать для помещений с людьми. Нормально открытая модификация не позволит заблокировать проход, если произойдет экстренное отключение электричества.
- Двери из пластикового профиля.
- Калитку или ворота. Замок должен находиться большую часть времени под напряжением. В этом случае катушка электрозамка немного нагревается, не позволяя образовываться льду и инею.
- Торговое оборудование: лари, морозильные камеры и так далее.
Схема подключения
Принципиальная схема работы замка Promix-SM203.00:
- В закрытом состоянии электромагнитная катушка удерживает язычок в выдвинутом состоянии, одновременно блокируя проход. Дверь закрыта.
- При снятии напряжения с катушки электрозамка по команде с контроллера или обычной кнопки выхода, язычок можно легко согнуть. Дверь открыта.
Схема подключения SM203.00 двухпроводная: питание плюс и минус 12±2 В. В модели с датчиком состояния замка есть третий провод от геркона.
Этот электрозамок удобно открывать с помощью брелка, удаленно. Схема подключения в этом случае выглядит так.
Также можно использовать кнопку выхода, считыватель карт или кодовую панель с контроллером СКУД.
Схема подключения с популярным контроллером СКУД Z-5R выглядит так.
Подробную инструкцию к замку PROMIX-SM203 можно скачать по этой ссылке.
На длительность импульса тока не накладывается никаких ограничений, так как замок нормально открытый и в закрытом состоянии постоянно находится под напряжением.
Видеобзор электрозамка Promix SM-203.00, ранее называвшегося Шериф 3 В (НО), находится внизу карточки.
Технические характеристики
- Исполнение: для деревянных, металлических и ПВХ дверей, калиток
- Способ установки: врезной
- Сила удержания, не менее, кг: 300
- Напряжение питания, В: 12±2
- Потребляемый ток, А: 0.85
- Температура эксплуатации, °С: -30 - +50

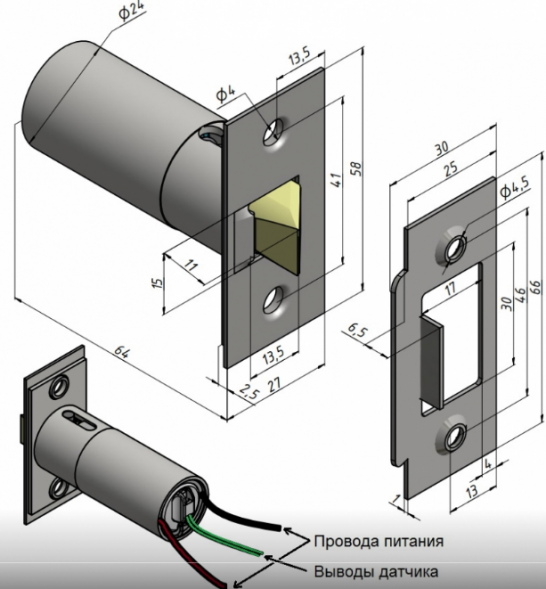

- Габариты, мм: 27×58×64, ответная часть — 30×66×6.5
- Вес, кг: 0,19
