С него начинается безопасность!

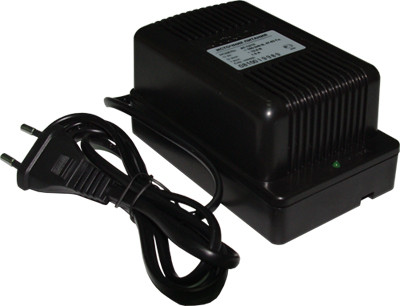

Я решил начать серию статей с продукта без которого не обойдется ни одна система безопасности. Встречайте! Блок питания с импульсным характером!!! АТ-12/30.
Разберем родословную и историю появления нашего блока.
Прародитель этого замечательного блока питания был БП-1а серого цвета. Десятки лет он использовался от детских игрушек до систем безопасности. БП-1А заметно тяжелее, имеет более скромные характеристики. Ходят слухи что предки БП-1А были иностранцы, о правдивости этих догадок говорит то что все размеры лучше мерятся дюймовой линейкой. А похожий блок питания можно встретить в старой Американской железной дороге.
- У блока питания AT-12/30 есть младший брат близнец рассчитанный на ток 1,5 Ампера. AT-12/15.
- И совсем недавно появился старший в линейке на пять ампер AT-12/50.
По документам все эти блоки питания произведены в России, но маркировка на транспортных коробках исключительно на Китайском. Что расстраивает только патриотические чувства, но не сказывается на качестве.
Рассмотрим основные характеристики блока питания AT-12/30
Предназначен для питания 12В оборудования но имеет несколько большее значение для компенсации падения напряжения в кабеле.
Номинальный ток 3 Ампера. Для достижения такого значения сопротивление нагрузки должно быть 4 Ом.
Пиковая нагрузка может быть незначительно выше, что позволяет использовать этот блок для питания электромеханических замков.
При замыкании контактов в блоке срабатывает защита от короткого замыкания и блок питания снимает напряжение с потребителей. При восстановлении линии автоматически включается. Очень замечательно что блок питания не сгорает при КЗ! За это ему огромное спасибо.
Раз уж затронули тему падения напряжения то уместным будет разместить таблицу подсчета падения напряжения в медном кабеле.
Блок питания стабилизированный и его можно использовать для:
- Питания камер видеонаблюдения.
- Активных микрофонов для видеонаблюдения.
- Системах контроля доступа Электромагнитных и электромеханических замков.
- Питания самодельных устройств.
Подключение блока питания AT-12/30
Всё очень просто. Подключить нагрузку и включить блок питания в бытовую сеть 220 Вольт.
Благодаря тому что блок питания импульсный он имеет очень большой разлет в питающем напряжении. Этот блок питания можно смело использовать в сетех с пониженным или повышенным напряжением.
Удобнее к клеммам блока AT-12/30 подключать только один провод. А при необходимости подключить несколько потребителей использовать быстро зажимные клеммы WAGO.
На блоке питания есть отверстия для крепления на стену.
Если стоит вопрос брать или не брать. Берите! Такой блок питания всегда пригодиться в хозяйстве у домашнего мастера.
