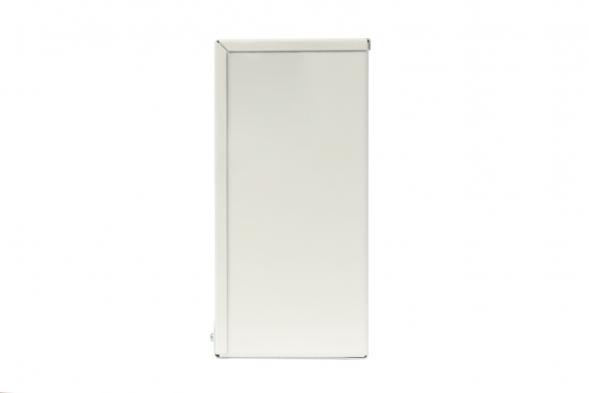

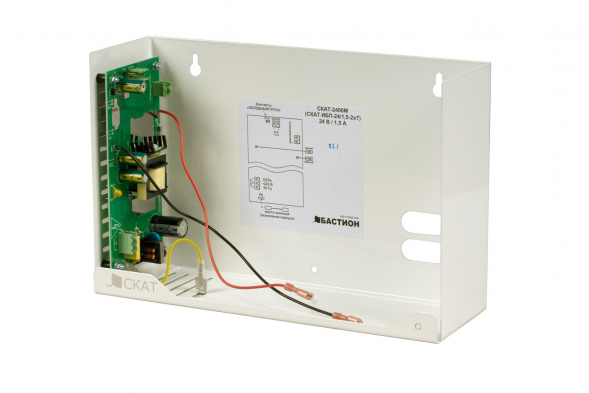

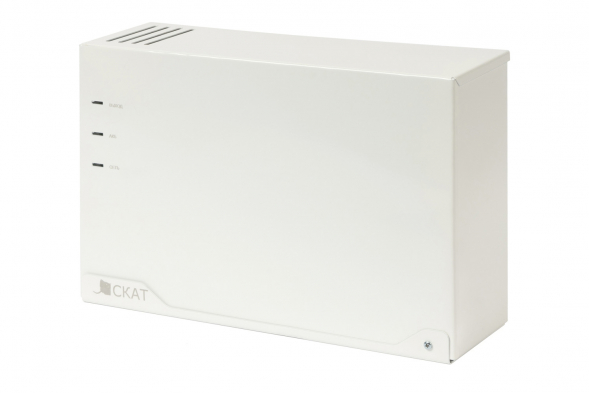

СКАТ-2400М (СКАТ ИБП-24/1,5-2X7) - это современный источник бесперебойного питания, разработанный для обеспечения надежного электроснабжения различных устройств и систем. Данное устройство предназначено для питания нагрузки стабилизированным напряжением 24 В постоянного тока с максимальным током нагрузки 1,5 А.
Одной из ключевых особенностей СКАТ-2400М является его способность автоматически переключаться на резервное питание от аккумуляторной батареи (АКБ) при снижении напряжения в электросети ниже допустимого уровня или при полном отключении электричества. Это обеспечивает бесперебойную работу подключенного оборудования даже в нестабильных условиях электроснабжения.
Устройство оснащено современной системой защиты. Она включает в себя защиту АКБ от глубокого разряда, что значительно продлевает срок службы аккумулятора. Кроме того, СКАТ-2400М имеет защиту от переполюсовки клемм АКБ и электронную защиту от короткого замыкания клемм АКБ, что предотвращает повреждение устройства при неправильном подключении.
Для удобства пользователя СКАТ-2400М оборудован световой индикацией, которая отображает наличие напряжения в электросети, наличие выходного напряжения и состояние заряда АКБ. Это позволяет легко контролировать работу устройства и своевременно реагировать на изменения в его состоянии.
Важной функцией СКАТ-2400М является наличие информационного выхода "Переход на резерв". При отключении электросети контакты реле размыкаются, что может быть использовано для передачи сигнала на внешние устройства мониторинга или сигнализации.
СКАТ-2400М также обладает функцией "холодного пуска", которая позволяет автоматически восстановить работоспособность устройства при подключении исправной и заряженной АКБ в режиме "РЕЗЕРВ". Это особенно полезно в ситуациях, когда необходимо запустить систему при отсутствии напряжения в электросети.
Характеристики:
Параметры входного электропитания:
- Сеть переменного тока: • Напряжение: 170…253 В • Частота: 50±1% Гц
- АКБ: • Напряжение: 21…28 В
Выходное напряжение (постоянного тока):
- Режим «ОСНОВНОЙ»: 26,5…28,0 В
- Режим «РЕЗЕРВ»: 20…27 В
Ток нагрузки:
- Номинальный: 1,2 А
- Диапазон допустимых значений: 0…1,2 А
- Максимальный (кратковременно 5 сек) в режиме «ОСНОВНОЙ»: 1,5 А
Ток заряда АКБ: 0,2…0,3 А
Напряжение отключения:
- Автоматическое отключение выхода в режиме «РЕЗЕРВ»: 21…22 В
- Отключение индикатора «АКБ»: 22…23 В
Пульсации:
- Величина напряжения пульсации: ≤60 мВ
- Класс пульсаций по ГОСТ Р51179: VR1
Ток потребления:
- От сети (~220В): • Без нагрузки: 40…50 мА • При макс. токе: 355…375 мА
- От АКБ: • Без нагрузки: 50…60 мА • При макс. токе: 1,25…1,35 А
Информационный выход «НЕИСПРАВНОСТЬ»:
- Макс. ток: ≤50 мА
- Макс. напряжение: ≤30 В
АКБ:
- Тип: герметичные свинцово-кислотные
- Количество: 2 шт
- Номинальное напряжение: 12 В
- Рекомендуемая емкость: 2 x 7 А*ч
Подключение:
- Макс. сечение проводов «СЕТЬ»: 1,5 мм²
- Макс. сечение проводов «ВЫХОД и НЕИСПР.»: 1,5 мм²
Условия эксплуатации:
- Температура: -30…+40°С
- Влажность: ≤93% при +40°С
- Климатическое исполнение: О3
- Вибрационные нагрузки: 0,5 g при 1…35
Преимущества использования:
- Автоматический переход на резервное питание
- Защита АКБ от глубокого разряда и переполюсовки
- Информационный выход "Переход на резерв"
- Функция "холодного пуска"
- Световая индикация режимов работы
- Компактные размеры и небольшой вес
- Защита от короткого замыкания на выходе
Сравнение с аналогами: СКАТ-2400М отличается от аналогов наличием функции "холодного пуска" и информационного выхода "Переход на резерв", что повышает его функциональность и удобство использования в сложных системах. Кроме того, устройство имеет оптимальное соотношение цена/качество в своем классе.
Советы по использованию:
- Регулярно проверяйте состояние АКБ и заменяйте их при необходимости
- Обеспечьте хорошую вентиляцию для устройства
- Используйте качественные соединительные кабели для подключения нагрузки
- При длительном отключении от сети отсоедините АКБ во избежание их разряда
