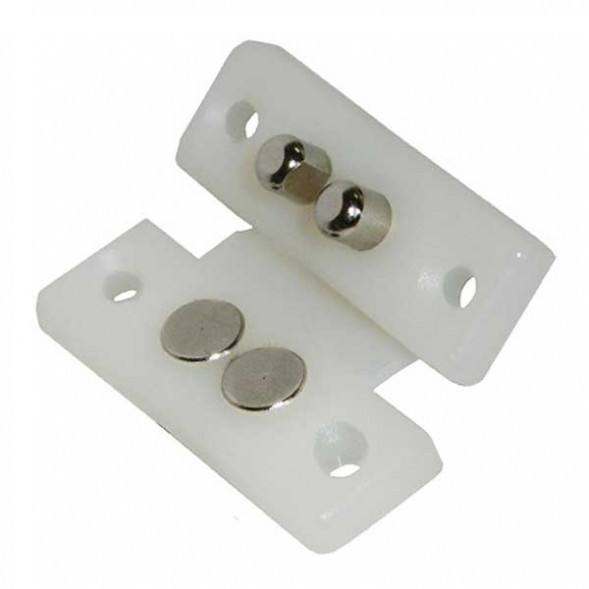

DLK-404 (ABK-404) Контактная группа

Артикул:104230
Бренд:YLI
К сравнению
В избранное
Производитель:YLI
В наличии
250
Описание
Характеристики
Отзывы
Контактная группа YLI DLK-404 используется при подключении электрозамков, установленных врезным способом в дверное полотно. Число контактов – 2 штуки. Максимальный коммутируемый ток составляет до 5 А при напряжении до 36 В.

При установке электромеханических замков врезным способом на двери нужно подать напряжение на дверное полотно. Обычно это делается с помощью гибкого перехода. Но есть альтернатива – контактная группа. Одна из них – YLI DLK-404.

Преимущества контактной группы перед гибким переходом

Скрытый способ установки

Производитель рекомендует верхний способ установки контактной пары. Схема установки приведена на рисунке ниже.

Ни один элемент не виден снаружи. Это важно при высоких требованиях к интерьеру помещения.

Возможность демонтажа дверного полотна

Контактную пару не нужно демонтировать, когда потребуется снять дверь с петель. Это обстоятельство также делает проще процесс монтажа. Врезать ответную часть в торец двери проще, когда она снята с петель.

При открытии двери замок обесточивается

При использовании гибкого перехода питание на электрозамок подается всегда: когда дверь открыта и когда закрыта. При использовании КП замок обесточивается, когда дверное полотно открыто.

Схема установки

Установочные размеры приведены в инструкции к контактной паре, которую можно скачать по этой ссылке. По центру располагаются два контакта. По краям – отверстия для крепления саморезами или винтами, в зависимости от материала дверного полотна.

Ответная часть выглядит так.

У этого же производителя есть вариант КП с тремя контактами. Два из них можно использовать для подачи питания, один, например, для подключения датчика положения двери.

В Москве купить контактную пару YLI DLK-404 можно в интернет-магазине Техническая лаборатория.
