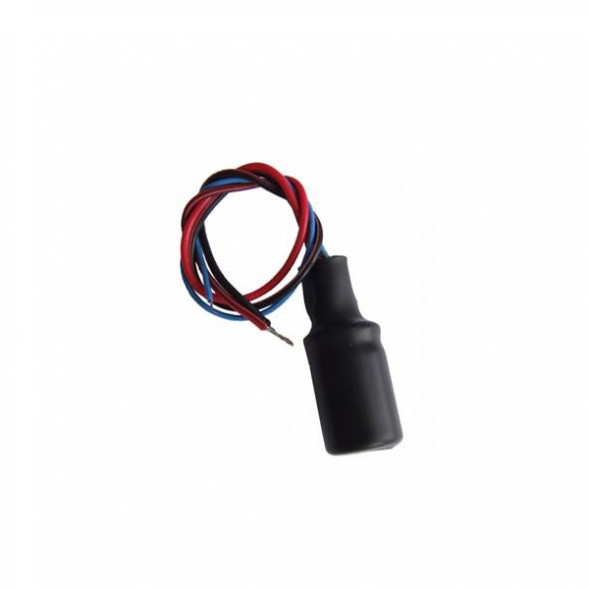

Блок управления замком JSB-БУЗ представляет собой компактное электронное устройство, предназначенное для управления электромеханическими замками в составе домофонных систем и систем контроля доступа. Основная функция этого блока заключается в обеспечении кратковременного мощного импульса тока, необходимого для срабатывания электромеханического замка, без использования отдельного блока питания. Устройство работает по принципу накопления энергии в конденсаторе безопасным для монитора домофона током до напряжения 12 В, после чего отдает короткий импульс силой примерно 3 А на замок при получении сигнала от вызывной панели. Ключевой особенностью блока является его универсальность — он совместим с любыми типами электромеханических замков и защелок, что делает его идеальным решением для модернизации существующих систем.
Устройство характеризуется широким диапазоном входного напряжения от 9 до 15 В, что обеспечивает стабильную работу даже при колебаниях напряжения в сети. Выходное напряжение составляет удвоенное входное минус 1 В, а максимальный выходной импульсный ток достигает 3 А, что достаточно для надежного срабатывания большинства электромеханических замков. Ток заряда устройства не превышает 80 мА в течение менее 0,5 секунды, а в дежурном режиме потребление тока равно нулю, что делает блок энергоэффективным решением. Герметичный корпус размером 14×14×40 мм позволяет устанавливать устройство как внутри помещений, так и на улице, а также непосредственно в корпусе замка, защищая электронные компоненты от влаги, пыли и других неблагоприятных факторов внешней среды.
Благодаря своей компактности и простоте подключения, блок управления замком JSB-БУЗ находит широкое применение в системах домофонии многоквартирных и частных домов, офисных зданий и других объектов, где требуется организовать управление электромеханическим замком от вызывной панели. Устройство значительно упрощает монтаж и снижает стоимость системы, поскольку исключает необходимость установки отдельного блока питания для замка. Процесс подключения не требует специальных знаний — достаточно соединить три контакта блока с соответствующими цепями домофонной системы. Небольшой вес всего 20 грамм и миниатюрные размеры позволяют легко разместить блок в распределительной коробке или любом другом удобном месте. Это надежное и экономичное решение для организации удобного и безопасного контроля доступа.
Характеристики:
Тип устройства: блок управления замком (БУЗ)
Назначение: управление электромеханическим замком в домофонных системах
Принцип работы: накопление энергии с последующей отдачей импульса
Входное напряжение: 9-15 В
Выходное напряжение: (2×Uвх) - 1 В
Выходной импульсный ток: до 3 А
Ток заряда: 80 мА (<0,5 сек)
Ток в дежурном режиме: 0 мА
Совместимость: с любыми электромеханическими замками
Корпус: герметичный
Габаритные размеры: 14 × 14 × 40 мм
Вес: 20 г (0,02 кг)
Температура эксплуатации: -20°C до +60°C (требует уточнения)
Степень защиты: IP54 (требует уточнения)
Количество контактов: 3
Способ монтажа: скрытый или открытый
