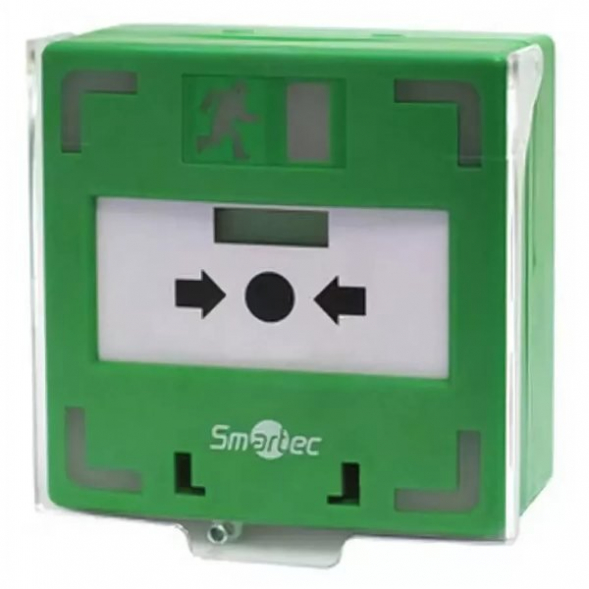

Smartec ST-ER116TLS-GN - устройство разблокировки дверей, предназначенное для обеспечения безопасности и эффективности в чрезвычайных ситуациях. Эта аварийная кнопка ST-ER116TLS-GN является надежным решением для контроля доступа и управления замками в случае необходимости быстрой эвакуации людей.
Основной функцией ST-ER116TLS-GN является возможность срочной разблокировки электромеханических замков без повреждения оборудования. Восстанавливаемая кнопка активации устройства разблокировки ST-ER116TLS-GN позволяет мгновенно восстанавливать доступ, избегая необходимости замены элементов, что характерно для устройств с использованием стеклянных вставок.
ST-ER116TLS-GN оснащен системой световой и звуковой индикации, предоставляющей информацию о статусе активированного состояния устройства. Пользователь может независимо настроить режимы работы этих индикаторов в соответствии с требованиями безопасности объекта. Три группы контактов (Общ, НЗ, НР) позволяют гибко настроить работу устройства: одна группа контактов может быть использована для управления замком, а остальные - для интеграции с системами охранной и пожарной сигнализации.
Дополнительная защита в виде прозрачной пластиковой крышки с отверстием для пломбирования исключает возможность случайного нажатия на кнопку. Конструкция ST-ER116TLS-GN предполагает использование корпуса из высококачественного ABS пластика, устойчивого к механическим воздействиям и обеспечивающего долговечность использования устройства.
Устройство работает от источника питания 12−24 В DC и потребляет минимум энергии, обеспечивая эффективное функционирование системы в широком диапазоне рабочих температур от -20 до +60 °C и при влажности от 20% до 80%. Такие параметры позволяют использовать ST-ER116TLS-GN в разных климатических условиях.
Габариты устройства составляют 90 х 93х 45 мм, а вес ― 208 г, что делает его компактным и удобным в монтаже. Устройство поддерживает как накладной, так и врезной типы монтажа, при этом класс защиты IP40 гарантирует изоляцию от воздействия небольших предметов и капель воды.
Технические характеристики ST-ER116TLS-GN:
- Материал: ABS пластик
- Цвет: Зеленый
- Индикация: Зеленый / Красный СИД, зуммер
- Вставка: Восстанавливаемая кнопка активации
- Выход: 3 группы ОБЩ, НЗ, НР: 3 А, 12−24 В (DC), 3 А, 125−220 В (AC)
- Питание: 12−24 В DC
- Потребляемый ток: 75 мА (12 В) / 41 мА (24 В)
- Тип монтажа: Накладной, врезной
- Класс защиты: IP40
- Диапазон рабочих температур: от -20 до +60 °С без конденсации
- Диапазон рабочей влажности: 20%−80%
- Габариты: 90 х 93х 45 мм
- Вес: 208 г
Основные характеристики ST-ER116TLS-GN:
- Световая и звуковая индикация с возможностью выбора разных режимов
- Все выходы переключаются независимо от наличия питания на устройстве
- Корпус из ABS пластика
- 3 группы контактов
- Восстанавливаемая кнопка активации
- Возможность восстановления работы с помощью ключа, который идет в комплекте
- Прозрачная крышка из пластика с отверстием для пломбирования
Эксплуатация аварийной кнопки:
Общая схема кнопки:
Назначение контактов и перемычек:
Установка аварийной кнопки ST-ER116TLS-GN:
