Описание STELBERRY S-640

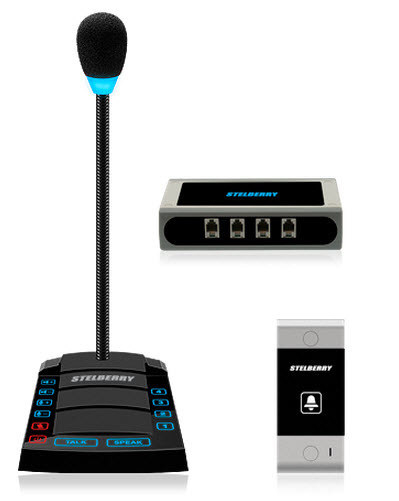

STELBERRY S-640 — многоканальное устройство связи клиент-кассир с функцией диспетчерского пульта. Специальный коммутатор, идущий в комплекте, позволяет работать с одного пульта с четырьмя абонентскими панелями. Устройство связи работает в дуплекс и симплекс режиме. Возможен вывод голоса кассира на громкую связь. Одновременно происходит запись разговора, независимо от режима работы устройства. Эта модификация востребована на АЗС. Панель клиента выполнена в алюминиевом антивандальном корпусе и соединяется с основным блоком четырёхжильным проводом длиной до 300 метров. За счет расположенных по бокам панели отверстий для вывода звука достигается его объёмность и высокая разборчивость текста.
Сенсорные кнопки для управления устройством связи STELBERRY S-640 расположены на верхней части основного блока, выполненного из тактильного пластика. Для перевода в симплекс режим используется кнопка Speak. Клиент не слышит переговоров внутри кассы, но его голос продолжает транслироваться динамиком основного блока. Для переключения на внешний усилитель и громкоговоритель используется клавиша Talk. Как и остальные кнопки, она снабжена подсветкой. На управляющем блоке предусмотрены кнопки выбора абонентской панели для установки связи.
Микрофон также снабжен специальной подсветкой для индикации режима его включения и обеспечен защитой от ветра. На задней панели размещены интерфейсные порты и разъёмы:
- вход для внешнего блока питания 12 В, который идёт в комплекте,
- линейный выход на устройство записи разговоров или внешние колонки,
- гнездо для подключения четырёхжильного провода длиной до 300 метров, соединяющего основной блок с панелью клиента,
- выход на внешний усилитель и громкоговоритель.
Схема работы устройства с использованием всех четырёх каналов приведена на рисунке.
Технические характеристики STELBERRY S-640
- ПОЛОСА ПРОПУСКАНИЯ 100...8200 Гц
- ЛИНИЯ СВЯЗИ 4-х проводная
- ДАЛЬНОСТЬ ЛИНИИ СВЯЗИ до 300 метров
- ТИП КНОПОК Сенсорные
- РЕГУЛИРОВКА ГРОМКОСТИ 16 уровней
- РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ 16 уровней
- МОЩНОСТЬ ПУЛЬТА «КАССИР» 1.0 Вт
- МОЩНОСТЬ ПАНЕЛИ «КЛИЕНТ» 1.5 Вт
- КОЛИЧЕСТВО ВНЕШНИХ ПАНЕЛЕЙ (S-120) до 4
- УРОВЕНЬ СИГНАЛА ГРОМКОЙ СВЯЗИ 1 Вольт
- МАТЕРИАЛ КОРПУСА ПУЛЬТА «КАССИР» Тактильный пластик
- МАТЕРИАЛ КОРПУСА ПАНЕЛИ «КЛИЕНТ» Алюминий
- ВЕТРОВАЯ ЗАЩИТА Акустический поролон
- ПИТАНИЕ 12 Вольт
- ПОТРЕБЛЕНИЕ ПУЛЬТА «КАССИР» до 280 мА
- ПОТРЕБЛЕНИЕ КОММУТАТОРА до 320 мА
- ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -40...+50° С
- ГАБАРИТЫ ПУЛЬТА «КАССИР» 120х140х40 мм
- ГАБАРИТЫ ПАНЕЛИ «КЛИЕНТ» 45х110х20 мм
- ГАБАРИТЫ КОММУТАТОРА 130х75х30 мм
- ВЕС УСТРОЙСТВА В УПАКОВКЕ 1200 гр
