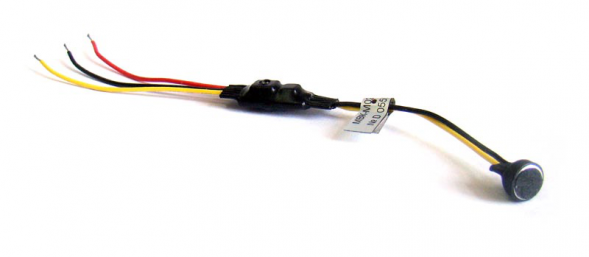

Часто при построении системы видеонаблюдения, требуется установить не только визуальный контроль за наблюдаемым объектом, но еще необходимость прослушивать то, что происходит в охраняемом помещении. Акустическая информация значительно дополняет видеозапись с камер видеонаблюдения, и позволяет более детально изучить обстановку вокруг камеры. Для решения этой задачи можно применять миниатюрный активный микрофон МВК-М02. В качестве чувствительного элемента в конструкции микрофона используется малогабаритный электретный капсюль.
Микрофон для систем видеонаблюдения МВК-М02 можно использовать для аудиоконтроля, как с цифровыми, так и с устаревшими аналоговыми видеорегистраторами.
Для подачи питания на микрофон и передачи аудиосигнала в активном микрофоне МВК-М02 используется 3х-проводная линия. Для передачи сигнала на длинные дистанции желательно использовать экранированный кабель, и не прокладывайте линию связи в непосредственной близости от электросетей.
Для ручной регулировки уровня выходного сигнала в активном микрофоне МВК-М02 в конструкции предусмотрен подстроечный резистор. После подключения отрегулируйте уровень сигнала под необходимый уровень приемного устройства.
Внимание, для предотвращения поломки микрофона МВК-М02, перед подключением питания соблюдайте полярность!
В трехпроводной схеме микрофона МВК-М02:
КРАСНЫЙ провод обозначает провод питания +12В,
ЧЕРНЫЙ провод(в некоторых поставках "СИНИЙ") общий
Белый(желтый провод ) выход
Напоминаем Вам, что по ст. 137 и ст. 138 УК РФ незаконное собирание или распространение сведений(акустической информации) о частной жизни лица, составляющих его личную или семейную тайну без его согласия, преследуется по закону.
Технические характеристики активного микрофона для видеонаблюдения МВК-М02
Номинальное рабочее напряжение питания +12В
Допустимый диапазон изменения рабочего напряжения питания 9-14В
Ток потребления 6,5мА
Максимальное выходное напряжение(двойное амплитудное значение) 4В
Полоса частот (при отключении компрессии) 60-7000 Гц
Диапазон ручной регулировки выходного напряжения (двойное амплитудное значение) 0-4В
Максимальное расстояние передачи сигнала по проводам 0,5 мм не менее 500м
Максимальное усиление сигнала 60дБ
Диаметр входного отверстия микрофона 6 мм
Чувствительность капсюля микрофона на частоте 1кГц(0дБ=1В/Па) -36 дБ
Габариты микрофона 25х9х7мм
Диапазон рабочих температур -10…+50С
Видео-обзор высокочувствительного микрофона МВК-М02:
